振动筛系列当前位置:首页 > 产品展示 > 振动筛系列

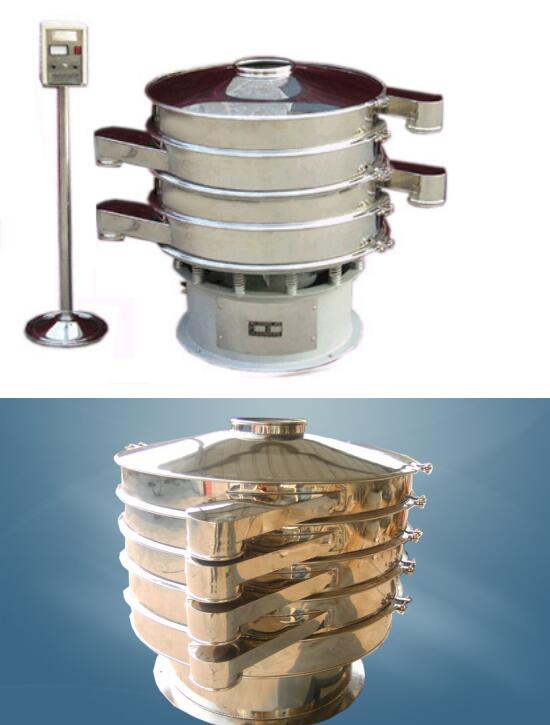

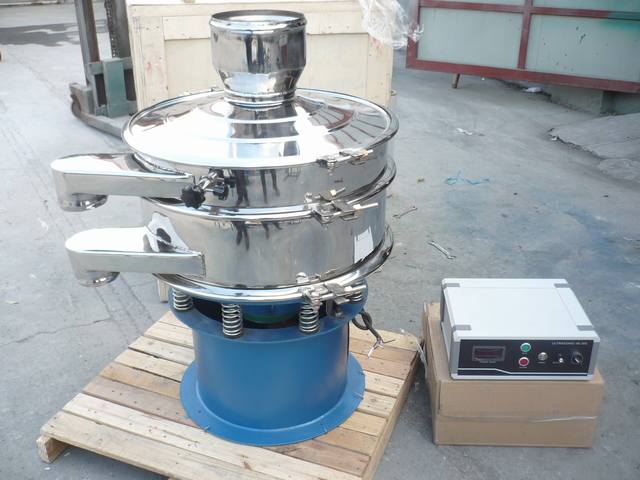

超声波摇摆筛

超声波摇摆筛

工作原理 超声波筛分机由旋振筛和超声源组成。该机是将超声波换能器固定到一个不锈钢架上,与筛网紧密接触。工作时,筛网上的筛粉除做低频旋振运动外,还叠加上超声振动,换能器的超声频率通过变换板传到整个筛网上,同时传到粉末微粒上,使它保持悬浮状态,从而阻止了它们堵塞网孔。在细的不锈钢丝上,固有的表面张力被切断,实际上网丝变得无磨擦和表面张力,因此就不存在堵塞网孔的问题。 用途及特点: 概筛分机可用于磁性材料及...

产品详情


工作原理


超声波筛分机由旋振筛和超声源组成。该机是将超声波换能器固定到一个不锈钢架上,与筛网紧密接触。工作时,筛网上的筛粉除做低频旋振运动外,还叠加上超声振动,换能器的超声频率通过变换板传到整个筛网上,同时传到粉末微粒上,使它保持悬浮状态,从而阻止了它们堵塞网孔。在细的不锈钢丝上,固有的表面张力被切断,实际上网丝变得无磨擦和表面张力,因此就不存在堵塞网孔的问题。


用途及特点:

概筛分机可用于磁性材料及各种粉末的筛分处理,可配有惰性气体保护接口避免磁材被氧化,能满足不同生产要求和生产规模,该设备广泛应用于精细粉末加工领域的筛选行业。

如果用筛分通过率表示,一般情况下比不加超声波的振动筛通过率增加50%—400%。

1、与其他筛机相比最大好处是几乎不用清网。

2、筛分过程中不产生橡胶球等辅助配件对物料的污染。

3、保持网口尺寸,筛分精度比较稳定。

4、强力分解粘附物质,提高筛分效率。

5、与普通筛机相比大大减少筛分次数。

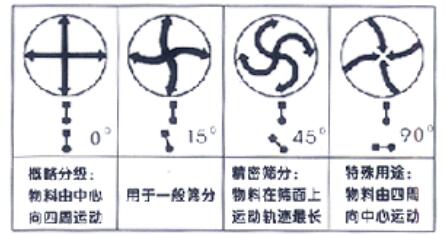

物料运动轨迹图

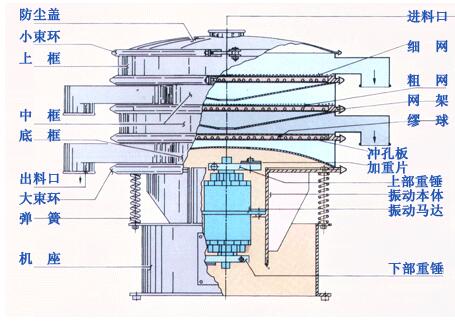

一般结构图

技术参数表

型 号

600

800

1000

1200

1500

1800

2000

有效筛面直径mm

φ540

φ730

φ900

φ1100

φ1400

φ1700

φ1886

有效筛分面积

0.2281

0.4183

0.6359

0.9499

1.5386

2.2687

2.7922

筛网规格

2——500

层 数

1-5

1-5

1-5

1-5

1-5

1-3

1-3

功率KW

振动电机

0.55

0.75

1.1

1.5

2.2

3.0

3.7

普通电机

0.75

1.1

1.5

1.5

2.2

2.2

3.0

注:本厂产品所有技术参数、外观、尺寸以实物为准。

振动筛特点


☆ 效率高、设计精巧耐用,任何粉类、粘液均可筛分。

☆ 换网容易、操作简单、清洗方便。

☆ 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。

☆ 杂质、粗料自动排出,可以连续作业。

☆ 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。

☆ 体积小,不占空间移动方便。

☆ 筛机最高可以达到五层,建议使用三层。

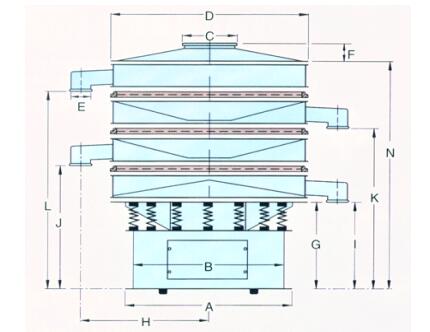

标准机型尺寸图

标准机型尺寸表


型号

A

B

C

D

E

F

G

H

I

J

K

L

N

SZX-600-1S

530

450

150

600

100

80

345

360

315

410



515

SZX-600-2S

530

450

150

600

100

80

345

360

315

410

540


640

SZX-600-3S

530

450

150

600

100

80

345

360

315

410

540

670

730

SZX-800-1S

680

580

200

800

125

90

380

540

370

510



690

SZX-800-2S

680

580

200

800

125

90

380

540

370

500

640


805

SZX-800-3S

680

580

200

800

125

90

395

540

385

525

665

805

920

SZX-1000-1S

800

700

250

970

150

100

435

643

400

540



705

SZX-1000-2S

800

700

250

970

150

100

425

643

390

530

670


850

SZX-1000-3S

800

700

250

970

150

100

415

643

385

520

660

800

990

SZX-1200-1S

985

855

250

1170

180

120

580

750

540

700



850

SZX-1200-2S

985

855

250

1170

180

120

550

750

520

665

840


1015

SZX-1200-3S

985

855

250

1170

180

120

550

750

520

665

840

1015

1190

SZX-1500-1S

1190

1050

250

1470

200

120

580

930

570

760



960

SZX-1500-2S

1190

1050

250

1470

200

120

580

930

570

760

950


1160

SZX-1500-3S

1190

1050

250

1470

200

120

580

930

570

760

950

1140

1360

注:本厂产品所有技术资料、尺寸以实物为准。

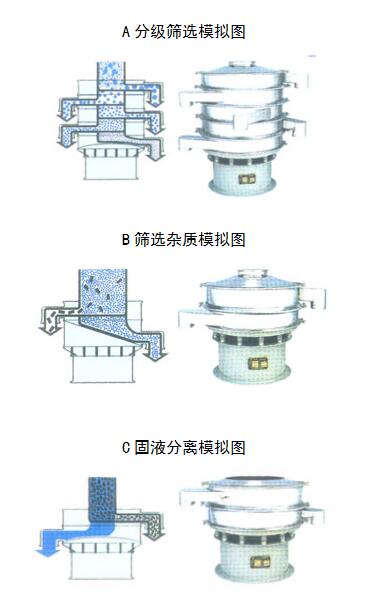

筛选模拟图及优势



筛选范围广:三元旋振筛筛选:任何颗粒、粉末、粘液一定范围内均可筛选。筛分最细至500目或0.028mm, 过滤最小可至5微米。分级筛选,可筛一至五层筛网,能同时进行二至六个等级的分选或过滤。

高效率精确筛分:全封闭结构,粉末不飞扬、液体不泄露、网孔不堵塞、自动排放、机内无存料、网架结构无死角、筛网使用面积增加。
